烏江是長江上游南岸最大支流、貴州北入長江的主通道，也是國家高等級航道網與西部陸海新通道的關鍵組成。隨著烏江全線復航與航運擴能工程推進，航道通航密度與貨運規模持續提升，對水下地形監測、電子航道圖更新及數字化管控提出了更高標準。
烏江遵義段岸壁陡峭、流態紊亂、水深變化劇烈，傳統測量方式存在作業盲區大、定位穩定性不足、地形細節分辨有限、數據質控滯后等局限，難以滿足高精度水下地形底圖制作與數字化管理需求。
為此，中海達采用iBoat BSC小型化無人船 + iBeam 8140S多波束測深系統，高效完成了復雜水域水下地形掃測任務。

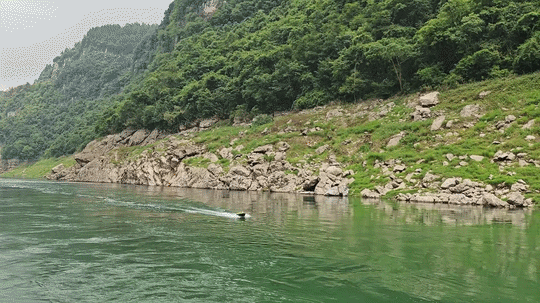

烏江航道蜿蜒穿行于峽谷之間，兩岸山體陡峭，水下地形起伏劇烈、結構復雜。本次作業區域呈現多項典型挑戰：
水深分布1–30m，陡坡、深槽、淺灘交錯分布；
局部彎道水流速度可達1.5m/s，流態紊亂；
近岸區域分布大量沉底碎石與不規則溝坎，地形細節復雜；
部分施工區域含沙量較高，聲學回波環境干擾因素多。
在類似復雜航道環境中，傳統水下地形測量方式面臨明顯局限：
| 問題 | 具體表現 |
作業盲區明顯 | 常規測量船吃水較深，難以進入淺水區與近岸陡峭區域，易形成數據空白 |
定位與姿態穩定性不足 | 陡峭巖壁與水深突變易造成聲學信號反射干擾，數據一致性難以保障 |
地形細節分辨能力有限 | 常規設備波束角較大，對碎石、陡坡、溝坎等微小地形要素識別能力不足 |
數據質控滯后 | 外業數據需返航后處理與檢查，發現問題需重復出測，整體效率偏低 |
為滿足航道數字化管理與工程勘察需求，亟需一套可適應復雜環境、作業靈活、精度可靠的測量方案。
針對烏江復雜航道特點，項目采用小型化無人船與多波束一體化測量方案。

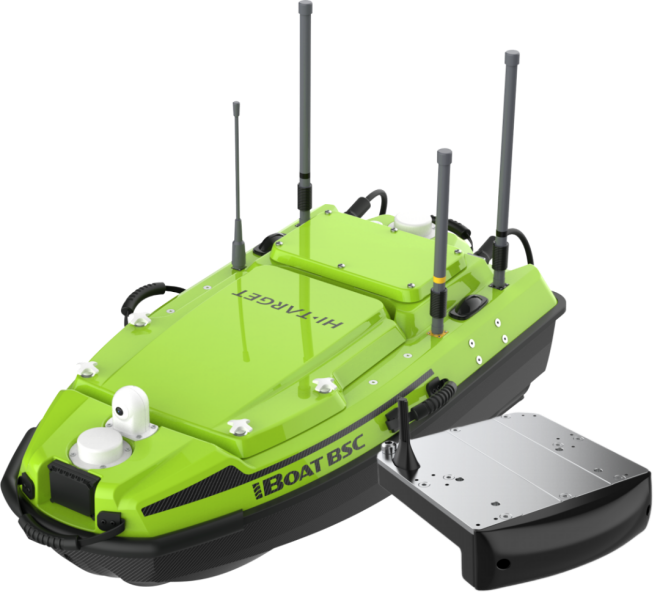

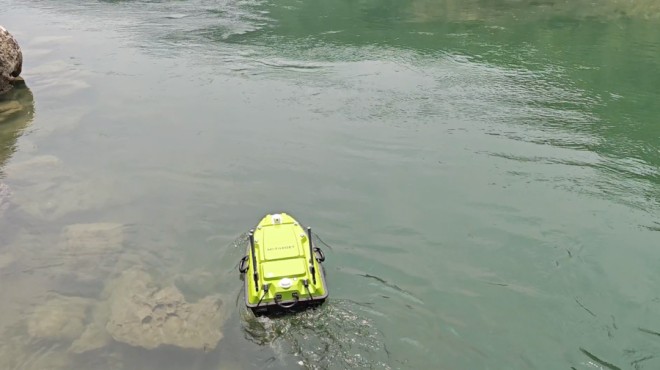

iBoat BSC 小型化無人船
尺寸緊湊，船長僅1.05m，便于車載運輸與快速部署；
雙電池獨立供電，雙電池模式多波束續航可達3小時，支持熱插拔換電；
流線型船體設計，航行更穩定，可在1.5m/s水流條件下保持穩定航行；
自動航線作業、自主避障繞行、自主返航，可實現危險區域無人化作業。
iBeam 8140S 小型多波束測深系統
設備輕量化，換能器重量?jī)H1.7kg，功耗低，便于與小型平臺集成；
測深范圍0.2–200m，兼顧極淺水區與深水區測量能力；
采用1.4°×1.7°窄波束設計，地形分辨能力強；搭配150°大開角，兼顧測量效率與覆蓋寬度；
內置0.03°高精度慣性導航系統，可實時補償船體姿態，提升復雜工況下數據穩定性。
整套系統即插即用、集成便捷，從開箱到下水作業可在5分鐘內完成部署，顯著提升外業組織效率。
現場實測：
本次掃測覆蓋3個重點區域，總面積約0.2km2：
總用時：3小時（含航行、轉場、測量）
實際測量時間：2小時
雙電池剩余電量：30%
工況 | 表現 | |
急流區 | 1.5 m/s水流下航行穩定，測線條帶拼接平滑連續 |  |
淺水區 | 支持0.3m極淺測量，消除近岸測量盲區 |  |
復雜地形區 | 清晰識別水下碎石、陡坡、溝坎與巖壁根部形態 |  |
全程底跟蹤穩定，回波信號連續，未出現明顯失鎖與數據跳變，在渾水與淺水過渡區仍保持良好點云質量。
實時質量控制

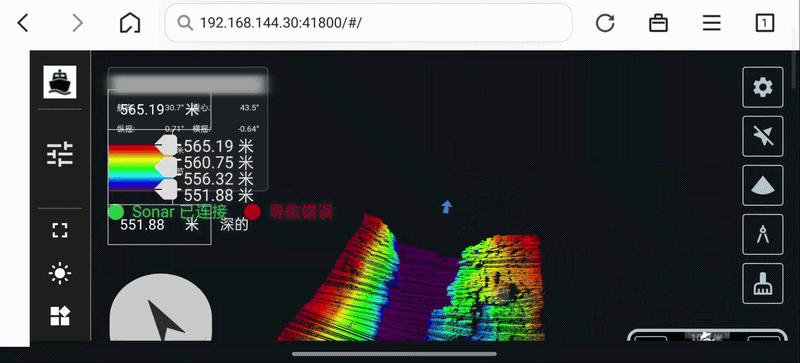

作業期間，操作人員通過遙控器、手機、平板移動端實時查看多波束點云數據與覆蓋情況，可即時判斷數據質量，對可疑區域直接復測，無需返回岸邊處理數據。實時質量控制，有效減少返工，提升整體作業效率，客戶可在現場直觀查看水下地形實時采集過程。
Hi-SPIN聲速反演

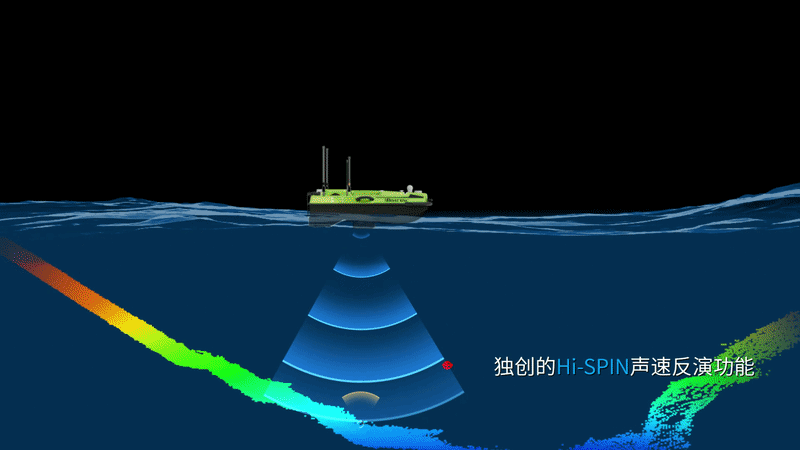

傳統多波束測量通常需要投放聲速剖面儀進行校正，流程繁瑣、耗時較長。iBeam 8140S獨創Hi-SPIN聲速反演技術，可利用測線重疊區的冗余數據自動校正聲速折射影響，全程無需現場投放聲剖設備，仍能保證水深測量精度與數據拼接一致性，顯著降低外業操作強度與技術門檻。

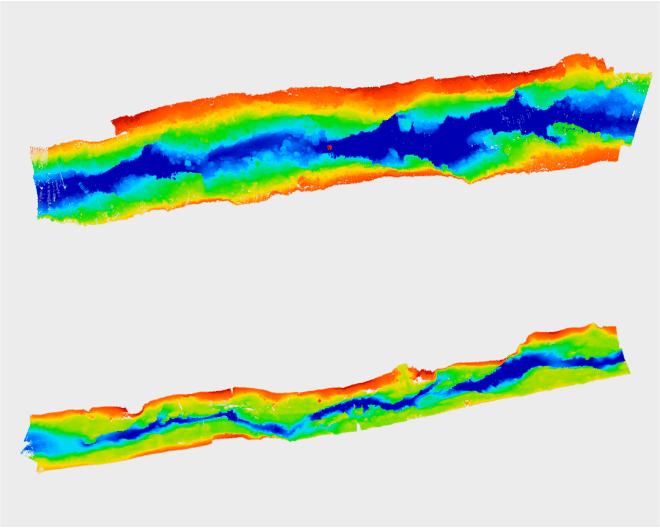

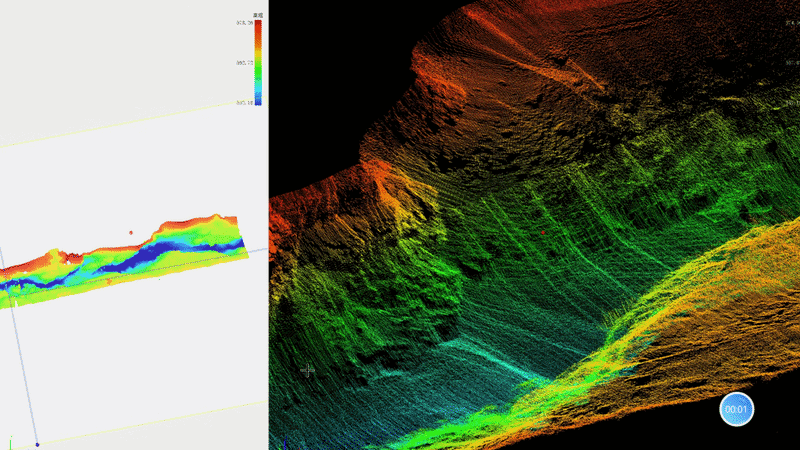

本次項目一次性生成全覆蓋、高精度水下地形點云成果，精細還原陡坡、碎石、巖壁邊線、溝槽等地貌特征。
iBeam 8140S可直出XYZ標準點云，免除格式解碼工序，經簡易噪點剔除即可產出地形與等深線資料，顯著縮減內業耗時。
成果可直接用于：
電子航道圖制作與更新
航道通航安全評估
涉水工程前期勘察與設計
航道養護與水下障礙物監測
客戶評價：委托方高度認可作業效率與數據成果，各項指標符合航道數字化及工程勘察規范要求。
中海達小型化無人船多波束方案通過烏江實地應用實踐，可適配峽谷河道、急流淺灘、近岸陡崖等復雜水域測繪場景。依托輕量化布設、智能化作業、實時點云質控等優勢，可高效直出高精度、地貌細節精細還原的點云成果，有效突破傳統測繪近岸作業受限、淺水區域存盲區、數據驗收滯后等短板，為航道運維、水利普查等涉水工程項目提供可靠測繪保障。
未來，中海達將持續迭代優化無人化測繪裝備與成套解決方案，深耕數字航道、智慧水利技術創新，憑借穩定可靠的技術體系、精簡高效的作業流程、高精度測繪數據，賦能水上交通與水利行業數字化轉型，護航水運與水利基礎設施高質量建設。
